Cara Setting Switch Routerboard Mikrotik RB750


Settingan kali ini terbilang mudah, karena sobat tidak perlu menyetting mikrotik dari awal, cukup dengan konfigurasi yang telah ada dan ditambahkan dengan mengaktifkan fiture switchnya.


Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN). Routerboard Mikrotik RB750 telah disediakan fungsi switch, yang mana jika sobat menginginkan men-share internet lebih dari satu komputer atau pada umumnya topologi yang digunakan kebanyak internet di share melalui media wifi dan lan menggunakan kabel.

Baik sobat langsung saja pada pokok masalah, berikut ini setting yang admin gunakan yaitu melalui winbox :

  1. Login ke mikrotik sobat menggunakan winbox
  2. Pada menu "Interface" akan nampak seperti gambar berikut

    Setting Switch Routerboard Mikrotik RB750

    Dari gambar diatas akan sobat temukan Interface "Local" yang mengarah pada jaringan lokal (LAN) dan Interface "Public" yang mengarah pada internet (modem), juga terdapat ether3, ether4 dan ether5 yang nantinya kita setting sebagai switch.

  3. Klik 2X pada interface ether3, ether4 dan ether5 kemudian setting sebagai berikut.
    Pada interface ether3, ether4 dan ether5 pilih tab "General" kemudian isikan :

    • Name : ether3 (atau dengan nama lain)
    • ARP : enable
    • Master Port : Local (interface yang mengarah pada lan)
    • Pilih OK

    Setting Switch Routerboard Mikrotik RB750

    Settingan yang sama pada ether4 dan ether5, yang membedakan hanya nama interfacenya.

  4. Langkah selanjutnya kita akan membuat rule pada IP Firewall.

    Setting Switch Routerboard Mikrotik RB750

  5. Selanjutnya akan muncul jendela "Firewall" kemudian pilih "Filter Rules". Disini kita akan menambahkan rule agar ether3, ether4 dan ether5 dapat mengakses internet dengan mendapatkan IP dhcp, berikut settingannya :

    Setting Switch Routerboard Mikrotik RB750

  6. Klik tanda tambah yang berwarna merah untuk membuat rule seperti gambar poin 5, selanjutnya setting seperti gambar berikut :

    Setting Switch Routerboard Mikrotik RB750

    Pada tab "General" isikan sebagai berikut :
    • Chain : input
    • Protocol : 1 (icmp)

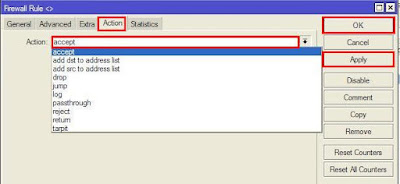

    Pada tab "Action" pilih "accept" dilanjutkan pilih "Apply" kemudian "OK"

    Setting Switch Routerboard Mikrotik RB750

  7. Buat rule baru dengan cara yang sama seperti poin 6 kemudian isikan seperti gambar berikut :

    Setting Switch Routerboard Mikrotik RB750

    Pada tab "General" isikan sebagai berikut :
    • Chain : Input
    • Connection State : established
    Pada tab "Action" pilih "accept" dilanjutkan pilih "Apply" kemudian "OK" (sama dengan poin 6)

  8. Buat rule baru lagi langkah-langkahnya sama dengan poin 7, hanya saja pada "Connection State" dipilih "related" dan pada tab "Action" pilih "Accept", lihat gambar berikut :

    Setting Switch Routerboard Mikrotik RB750

  9. Langkah terakhir adalah dengan membuat rule baru lagi seperti gambar berikut :

    Setting Switch Routerboard Mikrotik RB750

    Pada tab "General" isikan sebagai berikut :
    • Chain : Input
    • In.Interface : Public
    Pada tab "Action" pilih "drop" dilanjutkan pilih "Apply" kemudian "OK" (sama dengan poin 6)

    Setting Switch Routerboard Mikrotik RB750

Reboot routerboard sobat kemudian tes pada slot ether3, ether4 dan ether5 kemudian ping ke yahoo jika reply maka settingan kita sudah benar, sekarang routerboard miktorik rb750 sobat sudah bisa menjadi router yang handal sekaligus bertindak sebagai switch.

Semoga bermanfaat.
